R7722B 櫻花除油煙機
歐化系列

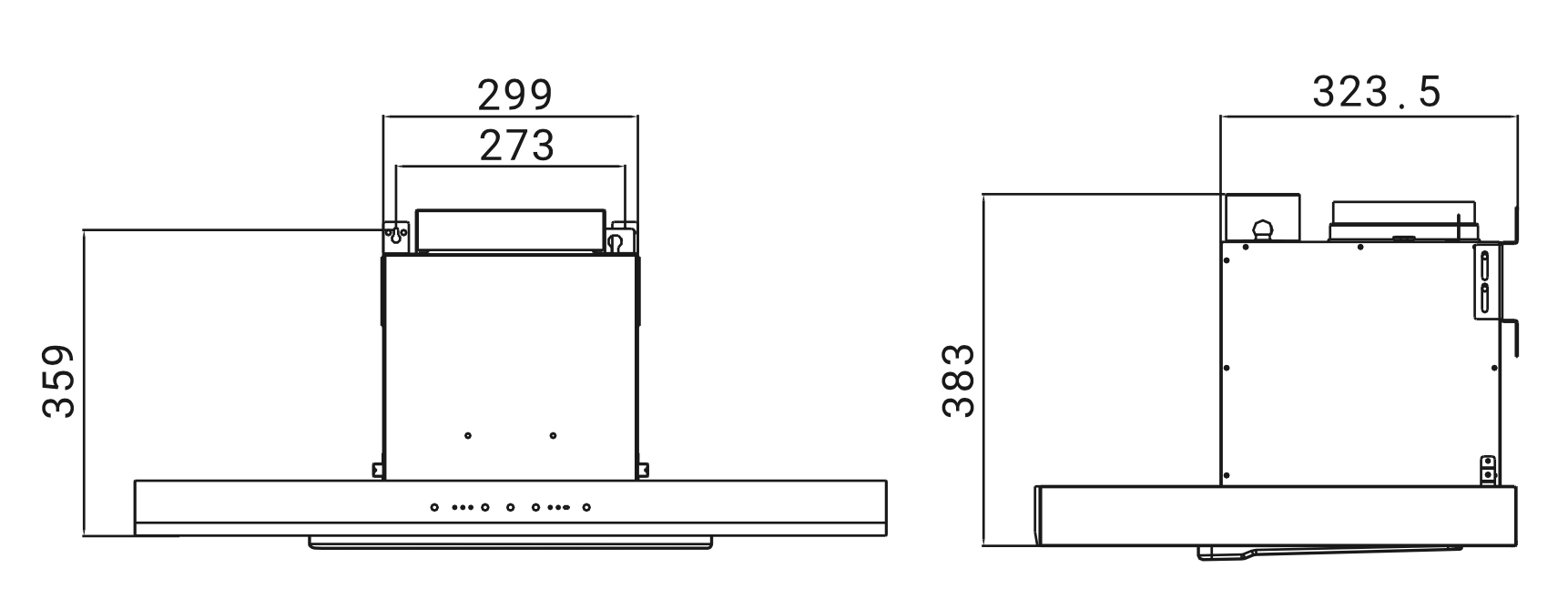

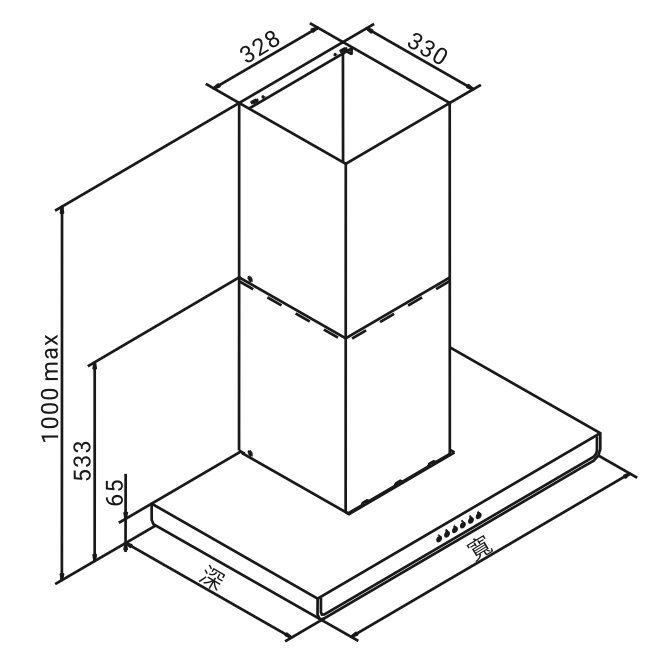

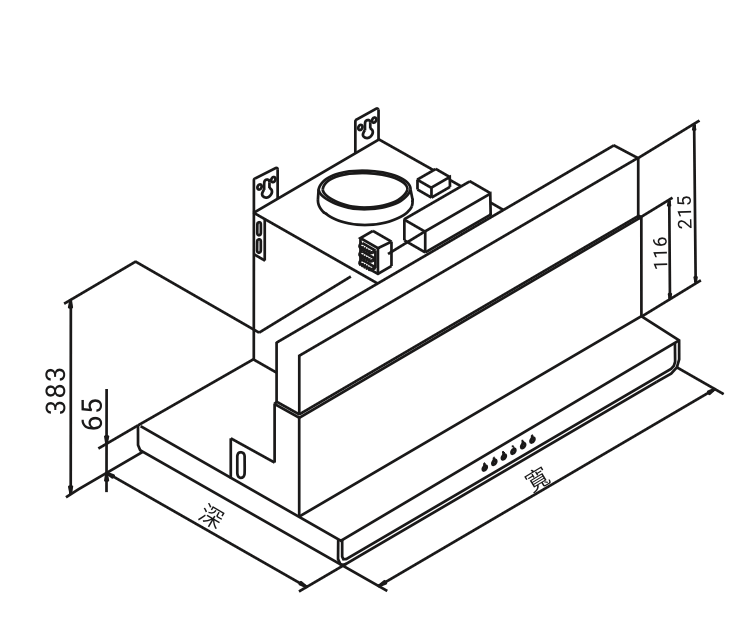

1. 機身底部至掛勾螺絲鎖孔高度359mm
2. 掛勾螺絲孔中心距離273mm
3. 風管護罩高度(上477/下477mm)
4. 安裝空間限制，機體下緣到出風口中心點最小高度570mm

■ 換購安裝參考尺寸 (歐化平網機型皆適用)

隨貨包裝中應含有下述配件，若有遺漏請向購買地經銷商反應。

名稱	數量	簡圖	名稱	數量	簡圖
鋁風管	1支	規格:6"	說明書	1張
安裝施工圖	1張		附件包	1包	大螺釘Ø4X32LX6 2.1/4"孔塞X6 自攻螺絲Ø4X12LX2 塑膠十字螺絲X2 塑膠塞 金屬保護油
Qrcode 回函教學卡	1張

■ 護罩配件依出貨規格配置。

名稱	數量	簡圖
風管護罩配件	各1	修飾板 護罩固定座

1. 除油煙機安裝之周圍，應避免門窗過多而產生空氣對流太大，則無法發揮其除排煙之效果。

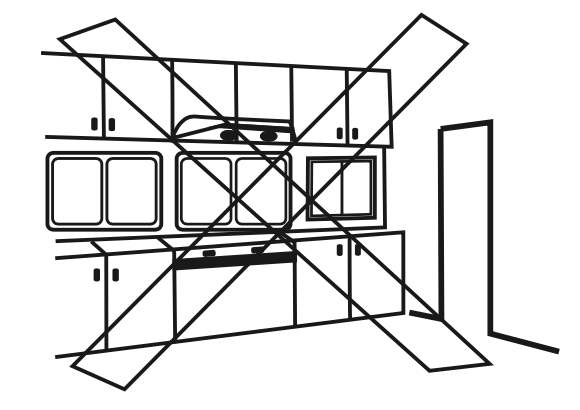

   門窗太多，對流太大

2. 除油煙機需安裝於爐台之正上方。



3. 安裝後之機體不能歪斜應保持水平，否則集油盤(或集油杯)內積油將傾向單邊而溢出機體外。



   保持水平

4. 排風出口至機體之距離，應盡量避免過長，以免氣流擠壓於管內，影響其排風效果。

5. 除油煙機之安裝高度係以爐面至機體前緣端面之距離，參考高度為65-70cm，並適當調整以使廢氣完全排出。



   註：上述安裝高度，可能因環境因素造成機體金屬外殼低於65cm，惟須確保機體較低部位，不會因受熱變形而觸及機體內帶電部位。

6. 排氣管安裝時，其排出口方向不得將排出油煙釋放至瓦斯或其他燃料之排氣通道。

7. 電氣安裝：
   (1)電源一定要用額定電壓(110V-60Hz)
   (2)本油機電源線為含接地線功能之3P插頭，請安裝時使用相同規格之接地插座。並確認機體確實達到接地功能。
   (3)若為非標準3P插座，請使用附件之電源轉接組接地。

8. 除油煙機之排氣管是由機體正後方牆壁排氣孔排出；排氣孔中心位置距離除油煙機底部需保留570mm以上。



致客戶:

基於保護產品和安全考量，台灣櫻花強烈建議務必委由台灣櫻花經銷商或經授權的合格服務人員進行安裝。請勿試圖自行安裝。

1. 打開紙箱檢視換網卡、說明書、鋁風管、風管座...等附屬配件是否齊全。

2. 安裝前先接上電源，測試操作開關上各項功能是否正常(馬達運轉、照明)。

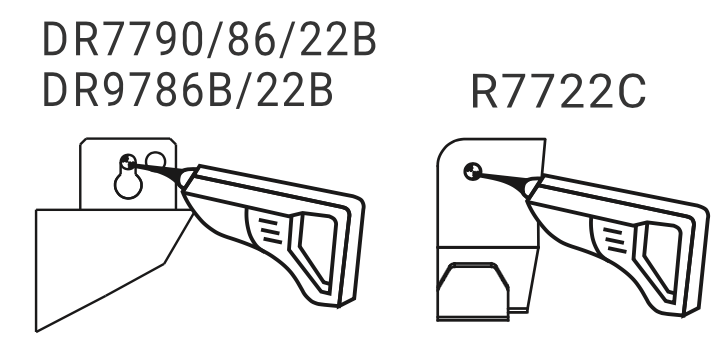

3. 在已選定的安裝位置上，將安裝施工圖貼上以1/4”鑽頭鑽孔，將孔塞(俗稱塑膠栓)塞入孔內，如右側圖示的吊鐵絲鎖孔上鎖附2支螺釘，且於機體後方黏貼阻煙條。



   (R7722C機型：取出吊板鎖附2支螺絲。)

4. 將機體懸掛於木螺絲釘上，注意機體須保持水平並鎖緊螺絲。(請參閱安裝原則第3項敘述)



   (R7722C機型：掛上油煙機後，需將2支吊掛螺絲鎖入吊板內防受撞擊掉落。)

5. 將鋁風管套入風管座，於接口處纏繞電工膠布；然後將上下風管護罩套入風機組，再取附件包中十字螺絲，自兩側鎖入下風管護罩螺絲孔鎖固後，從風管護罩側面取下修飾板，崁入頂板與護罩間隙中。

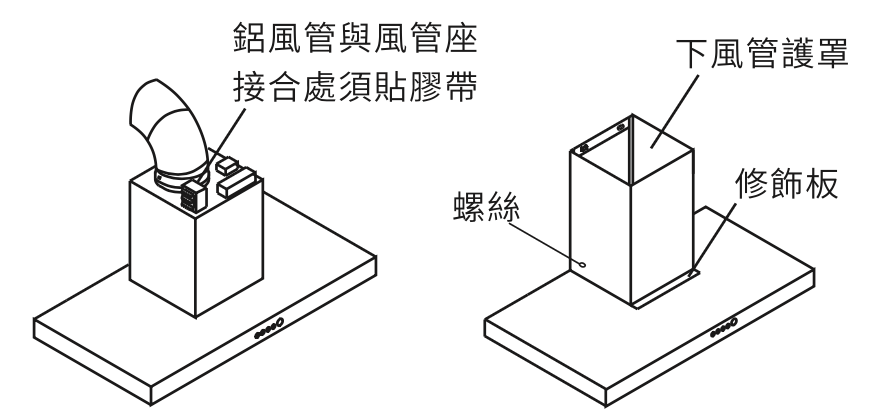

   鋁風管與風管座接合鎖固情形

6. 鎖固下風管護罩後，拉伸鋁風管至所需長度，並將出口端固定於牆壁上之預設排氣孔上。

7. 將上風管護罩垂直拉至所需位置，以比對上風管護罩固定位置，以筆繪固定點，再以1/4”鑽頭鑽孔，將塑膠栓塞入孔內，用Ø4X32L木螺釘將固定座定位於牆上，再用Ø4X12L螺絲將上風管護罩固定於固定座上。



8. 安裝後請將機殼與風管護罩表面之PE保護膜撕掉，避免沾附油煙後無法撕掉。

9. 機體安裝完成後，請務必做好接地工作。

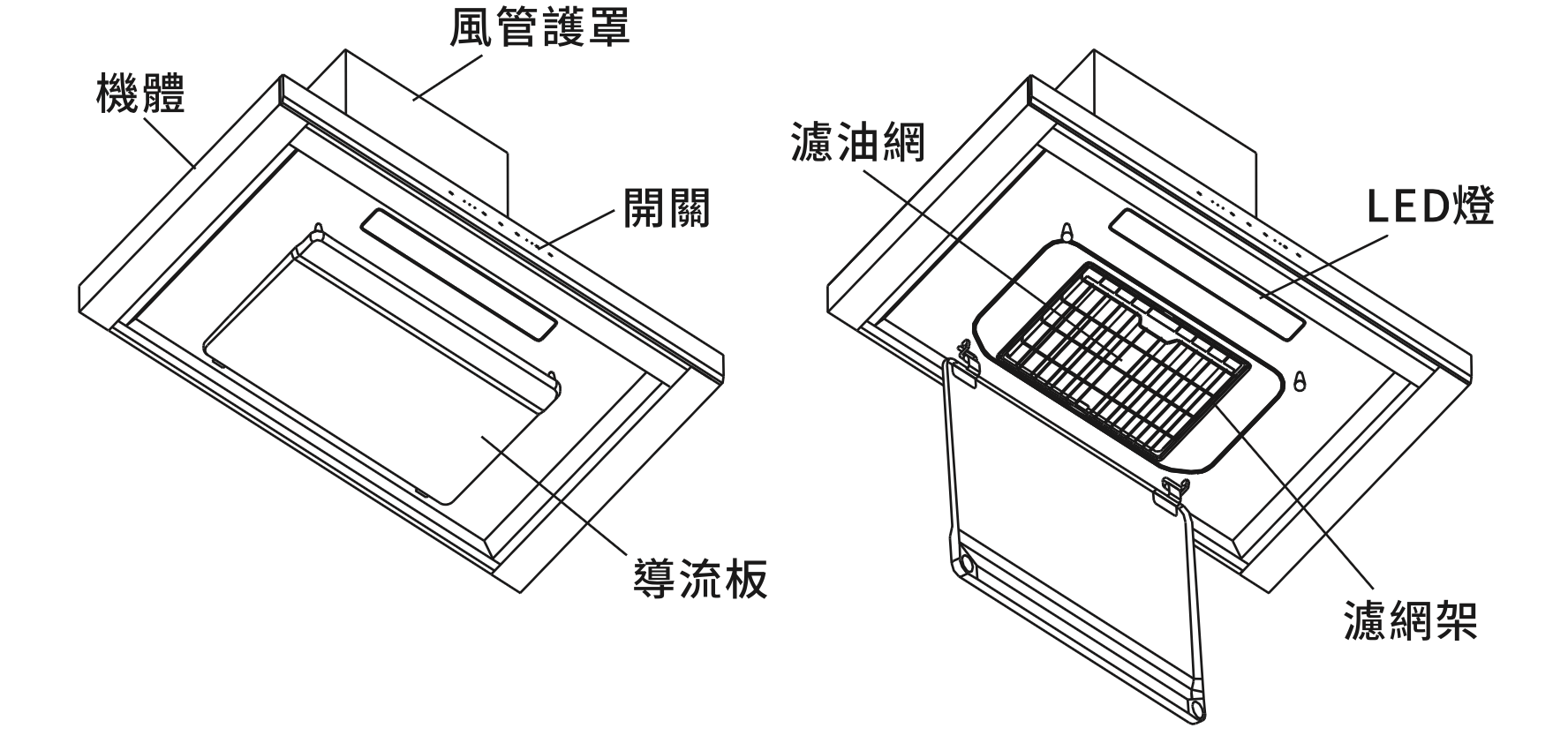

R7722BSXL/R9722BSXL
R7722BSL/R9722BSL
R7722CSXL

開關鍵:

開關油煙機

風速鍵:

控制低、中、高速切換。

照明鍵:

照明開/關切換。

基本注意事項

1. 維修保養前，需先關閉電源、移除電源插頭後方可執行。
2. 禁止於開關機模式進行維修保養，避免誤判造成啟動。
3. 避免使用異物堵住入風口；當有異物堵塞時，機器會啟動安全保護停止運轉，需關閉電源，清除異物後方能啟動。
4. 非專業人員嚴禁本機內部拆卸。
5. 排氣管安裝時，其排出口方向不得將排出之油煙釋放至瓦斯或其他之燃燒之排氣通道釋出。
6. 須遵守排氣排放的相關規定。
7. 未依據說明書安裝螺釘或固定裝置可能存在觸電之風險。

用火相關注意事項

1. 嚴禁鍋中燃火(當烹調燒酒雞之類食物，嚴禁鍋中燃火，以免燒壞機體)。
2. 當排油煙機與瓦斯或其他燃料同時使用時，室內應有良好的通風。
3. 若未依說明書執行清潔可能引起火災之危險。
4. 不可在除油煙機下方直接燃燒。

導流板拆卸/清理:

1. 當拆洗導流板時，請勿開機使用。
2. 清潔導流板時建議使用洗衣粉、肥皂粉、洗碗精等中性清潔劑清洗。
3. 當環境極端潮濕或寒冷時，導流板可能產生凝水現象，此時可隨手擦拭清潔、常保油煙機整潔。

環保回收注意

1. 本公司產品使用壽命結束時，請將該產品分類送至一般資源回收處或政府指定回收站。
2. 產品內若有使用電池，將耗盡電力的電池取下送至政府指定的電池回收站，此舉能為環保盡一份心力。
3. 產品安裝後，若有對環境不友善的廢棄物 (例如保麗龍)，請依政府垃圾分類規定丟棄，為環保盡一份心力。

機體清潔注意:

1. 外觀機體與導流板嚴禁使用強酸或強鹼之清潔劑浸泡清洗建議；使用洗衣粉、肥皂粉、洗碗粉、沙拉脫清洗。
2. 機體嚴禁用水直接沖洗或浸泡在水裡，以免產生漏電或損壞馬達。

1. LED燈更換，請就近洽櫻花服務站或經銷商室上更換。
2. 濾油網之拆裝

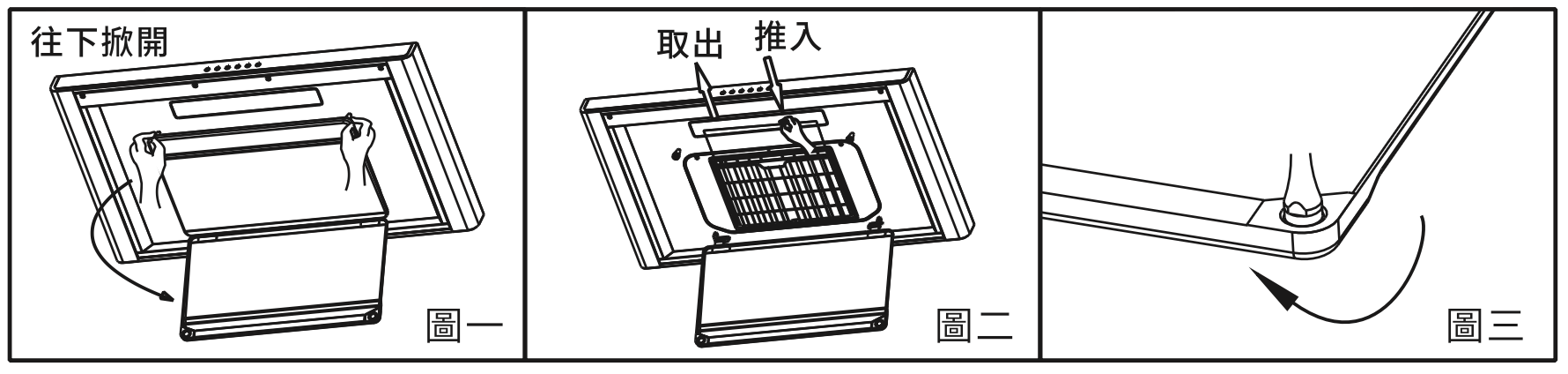

   1. 使用雙手將前端導流板輕輕拉下，並輕放使其自然垂下。(圖一)
   2. 從濾網架中間開口處，將濾油網抽出。再將新的平面濾油網整平後推入到底。(圖二)
   3. 將導流板上推回歸，並將磁鐵定位於凹槽內。(圖三)

本機不僅可排除廚房的油煙氣，平時亦可做排風機使用，調節並維持室內清新的空氣。

3. 本機可當排風機使用

凡購買櫻花除油煙機，即可享有『永久免費油網送到家』專業售後服務

• 第一年，請於安裝後立即將回函卡資料填妥寄回或透過免費服務電話(0800-021818)或至櫻花網站(www.sakura.com.tw) 登錄回函卡資料，本公司將會儘速寄送油網至您府上，以維護您日後使用上之便利。
• 第二～四年，公司將固定每年於消費者資料登錄之次月份，寄送出一年份3只油網。
• 第五年起，公司每年將寄送確認函至您府上，若貴府仍需要櫻花油網寄送服務，請將確認函資料填妥寄回或透過免費服務電話(0800-021818)或至櫻花網站(www.sakura.com.tw) 登錄，公司將持續寄送油網至您府上。

※為發揮本機最佳性能，延長其使用壽命，應經常注意保養。

※保養維修時應將插頭拔掉!

A. 常保持機體外部潔淨

請依使用頻率或約4個月倒掉導流板之油汙，以免有溢出的可能。

B. 清除積存之汙油

使用後請用乾布或沾有中性清潔劑之抹布，擦拭機體外殼與中架板，經常保持乾淨以維護其美觀、衛生和靈敏度。

C. 導流板及濾網架之清洗

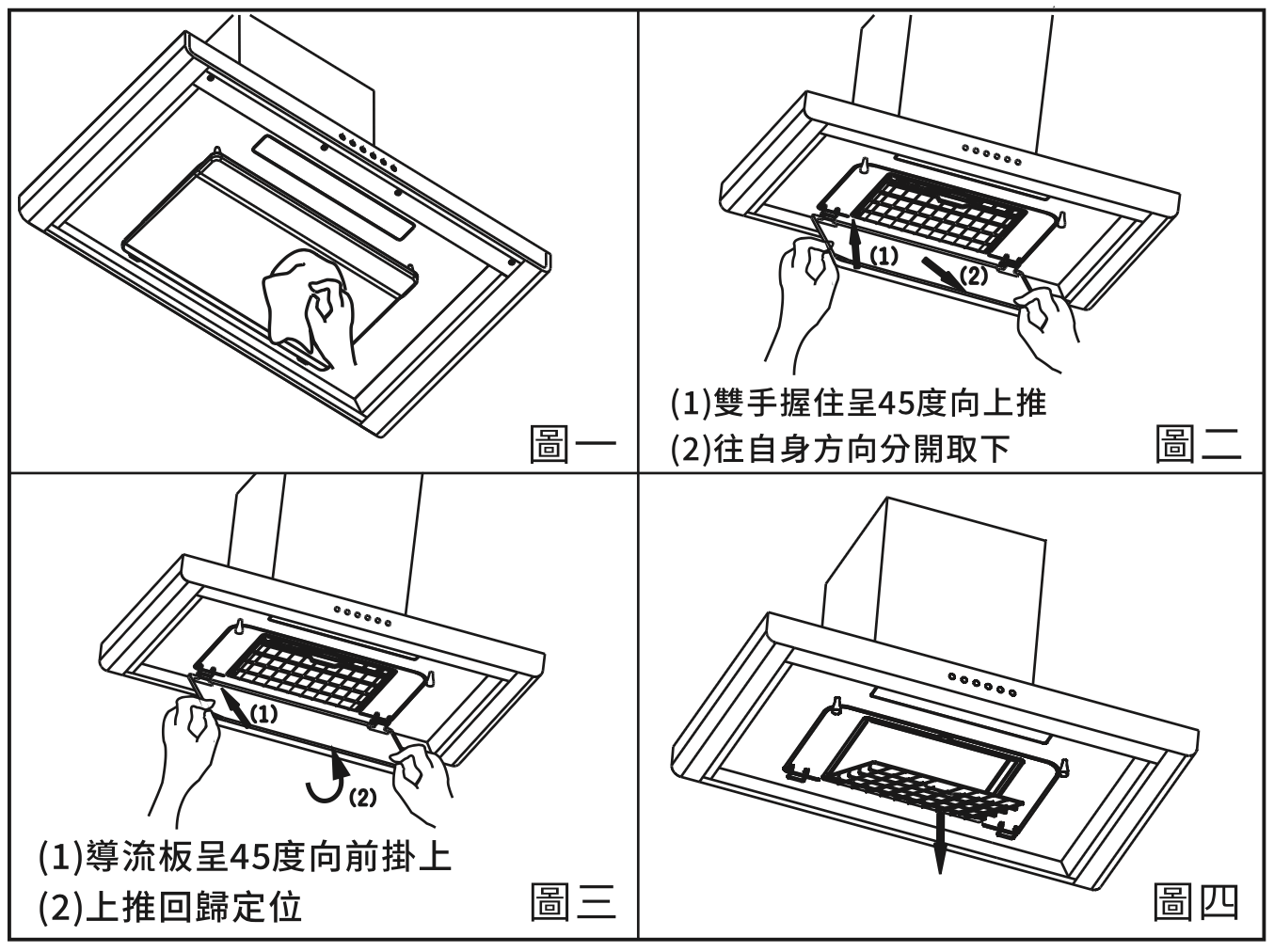

1. 日常清潔以抹布或沾少許中性清潔劑擦拭導流板表面即可。(圖一)
2. 深度清理可將導流板整個拆下。將導流板下掀呈45度，以雙手握住導流板，向上後往自身方向取下。(圖二)
3. 先將導流板沖洗沾濕，以中性清潔劑噴灑表面，再以報紙或廚房紙巾包覆，約20分鐘後再用柔軟的抹布或海綿進行清洗動作。
4. 安裝導流板時，導流板呈45度向前往上掛住轉軸後，將導流板上推回歸定位。(圖三)
5. 鬆開螺絲後，下拉前端濾網架即可拆下。安裝時先將濾網架插入機體凹槽後向上吸附，並鎖回螺絲。(圖四)
6. 建議至少每個月進行一次表面清理，每四個月進行一次深度清理，若重度使用請依使用情況縮短清理周期。

1. 使用中發現異常狀況時，請關閉電源切掉，並就近洽詢服務站或撥打免費服務專線：0800-021-818
2. 處理異常狀況時請先將開關電源切掉。

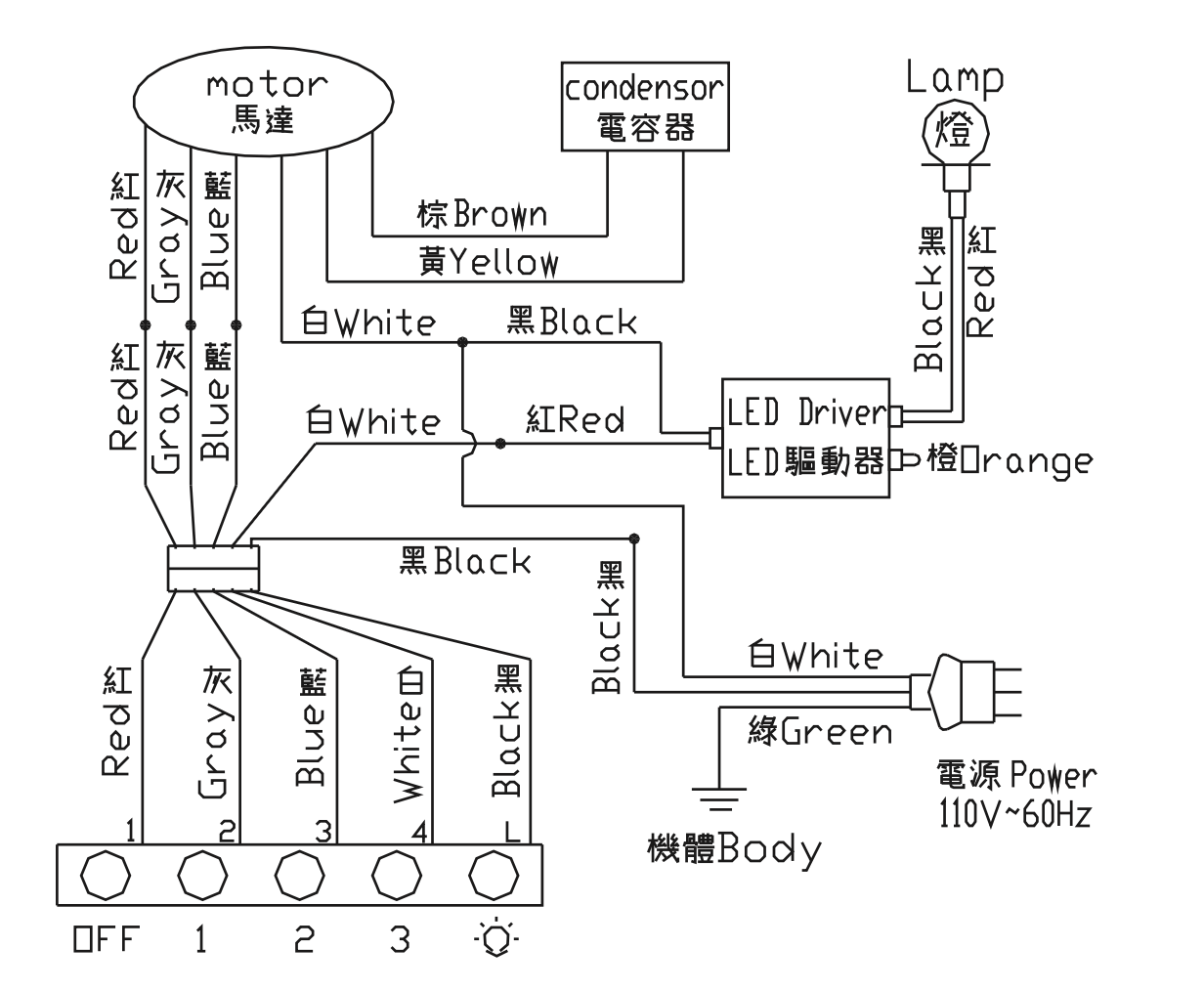

R7722BSXL/R7722BSL

R9722BSXL/R9722BSL
