DR3506C 櫻花除油煙機
隱藏系列

快速導覽

產品介紹

DR3506C 全隱藏式除油煙機

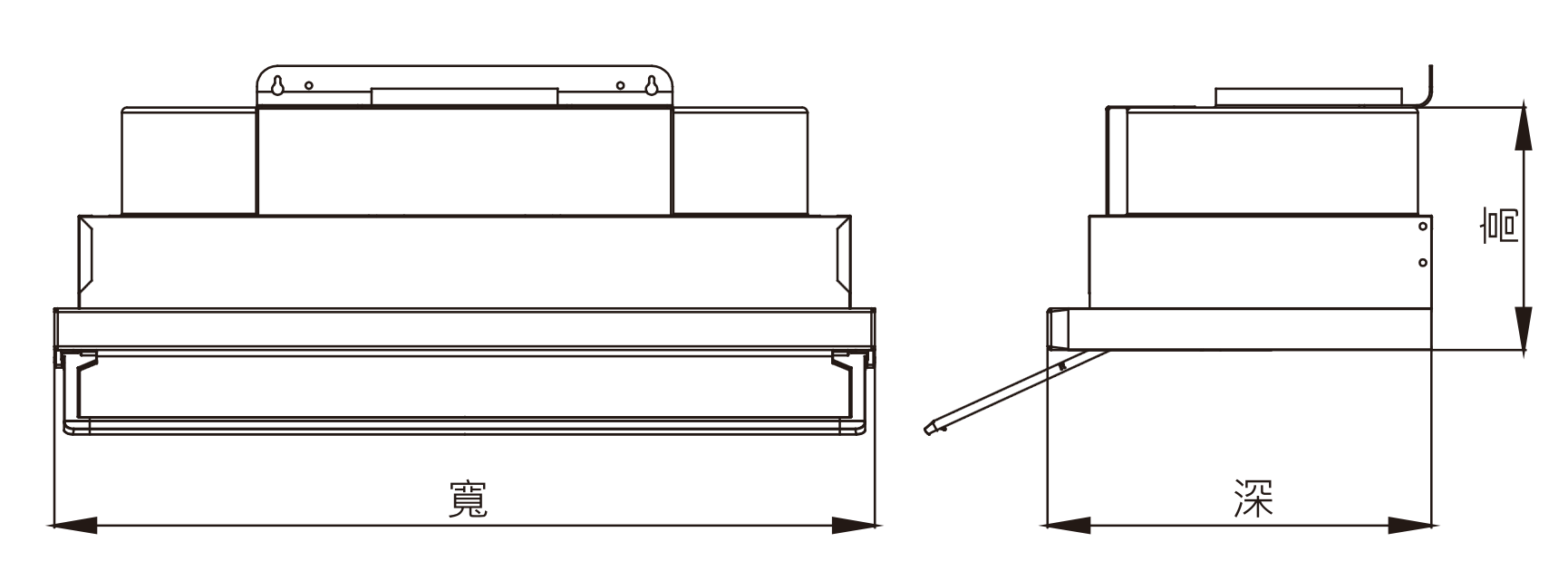

外觀尺寸

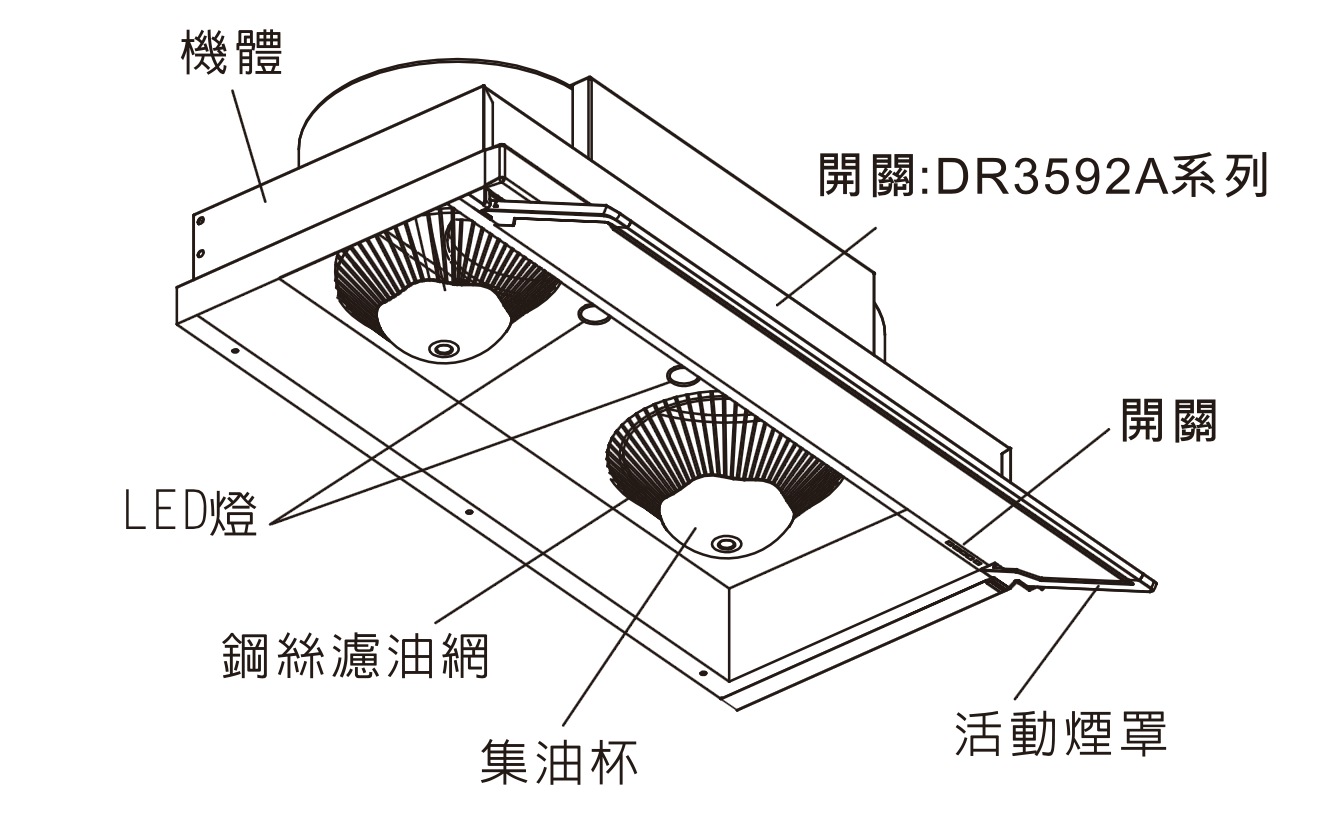

機體說明

配件說明

隨貨包裝中皆含有下述基本配件，若有遺漏請向購買地經銷商反應。

名稱	數量	簡圖

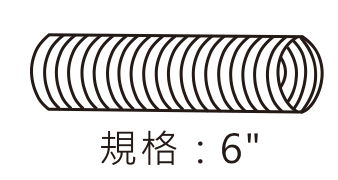

鋁風管	1支
安裝施工圖	1張

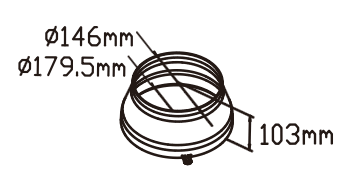

風管座	1個
說明書	1本

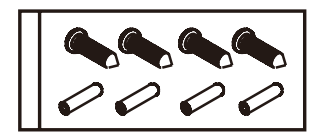

附件包	1包	內附1/4"孔塞X4及Ø4X32L木螺釘X4

安裝原則

1. 周圍環境

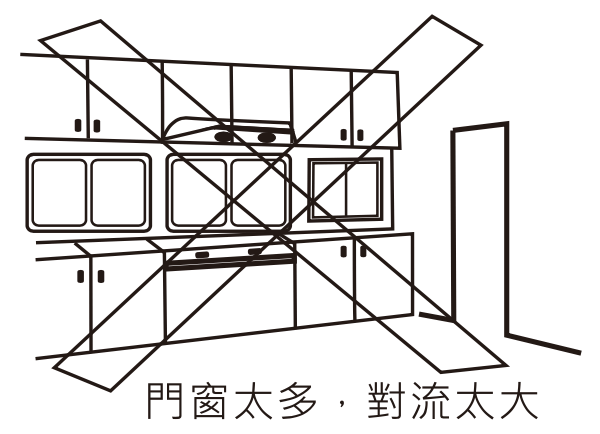

除油煙機安裝之周圍，應避免門窗過多而產生空氣對流太大，則無法發揮其除排煙之效果。

2. 安裝位置

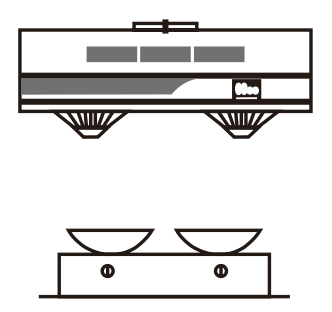

除油煙機需安裝於爐台之正上方。

3. 維持水平

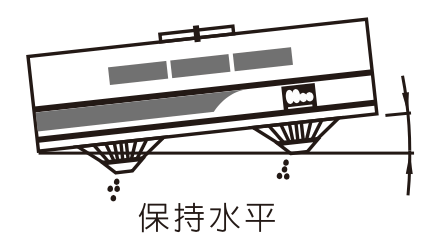

安裝後之機體不能歪斜應保持水平，否則導油盤內積油將傾向單邊而溢出機體外。

4. 排風口距離

排風出口至機體之距離應盡量避免過長，以免氣流擠壓於管內，影響其排風效果。

5. 安裝高度

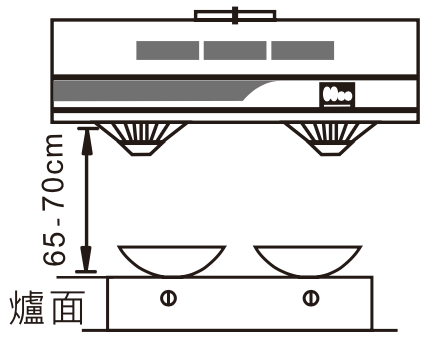

除油煙機之安裝高度係以爐面至機體前緣端面之距離，參考高度為65-70cm，並適當調整以使廢氣完全排出。

註：上述安裝高度，可能因環境因素造成機體金屬外殼低於65cm，惟須確保機體較低部位，不會因受熱變形而觸及機體內帶電部位。

6. 排氣管安裝

排氣管安裝時，其排出口方向不得將排出油煙釋放至瓦斯或其他燃料之排氣通道。

7. 電氣安裝

1. 電源一定要用額定電壓(110V-60Hz)
2. 本油機電源線為含接地線功能之3P插頭，請安裝時使用相同規格之接地插座。並確認機體確實達到接地功能。
3. 若為非標準3P插座，請使用附件之電源轉接組接地。

安裝施工說明

1. 打開紙箱檢視換網卡、說明書、鋁風管、風管座...等附屬配件是否齊全。
2. 安裝前先接上電源，測試操作開關上各項功能是否正常(馬達運轉、照明)。

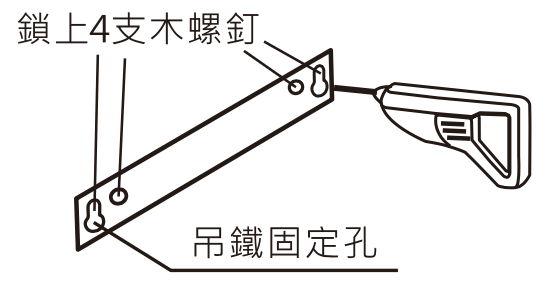

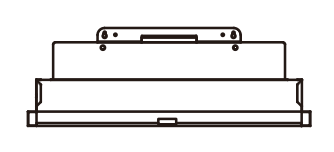

3. 在已選定的安裝位置上，將安裝施工圖貼上以 1/4"鑽頭鑽孔，將孔塞(俗稱塑膠栓)塞入孔內，如右側圖示的吊鐵鑰匙孔上鎖附2支螺釘。

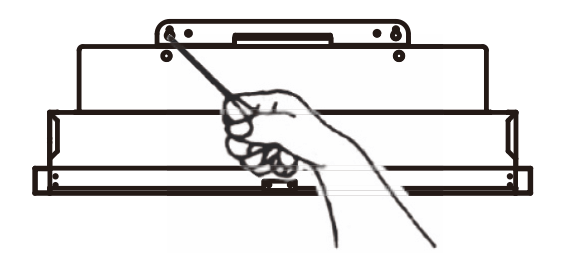

4. 將機體懸掛於木螺絲釘上，機體要保持一定的水平。(請參閱安裝原則第3項敘述)

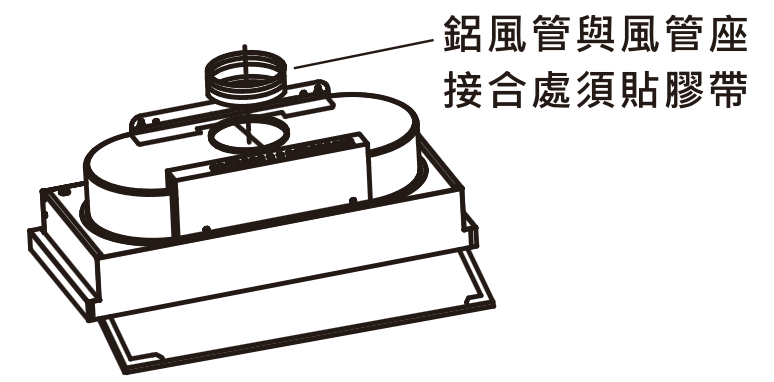

5. 將鋁風管之一端套入風管座，拉伸鋁風管至所需長度，於接口處纏繞電工膠布，並將風管座端以4X12L螺絲(附於機體上)固定於機體出風口及風管另一端固定於排氣孔上。

6. 機體安裝完成後，請務必做好接地工作。

警告:未依據說明書安裝螺釘或固定裝置可能存在觸電之風險。

使用操作說明

※操作使用時，請掀開活動煙罩組。

R3500DL/DXL, R9500DL/DXL, R9501L/XL, R3506CL/CXL, R9506CL/CXL, R9507L/XL, R350L/XL, FR9507L/XL 系列

• "關、O"鍵：● 控制馬達運轉之停止鍵。
• "高(II)、低(I)"鍵：● 控制馬達運轉及高、低速變換。
• "☼、☗"鍵：● 控制照明燈之亮與熄。

清潔操作說明

1. LED燈更換

請就近洽櫻花牌分公司服務站或經銷商至府上更換。

2. 立體濾油網之拆裝

欲拆下立體濾油網時，請使用十字螺絲起子卸下螺絲(圖一)，旋轉撥板至水平即可取下立體濾油網(圖二)。欲裝回立體濾油網時，請將立體濾油網的一耳傾斜插入中架板後方孔內，另一耳對準中架板之凹槽(圖三)，旋轉撥板將立體濾油網固定之。

3. 集油盤之拆裝

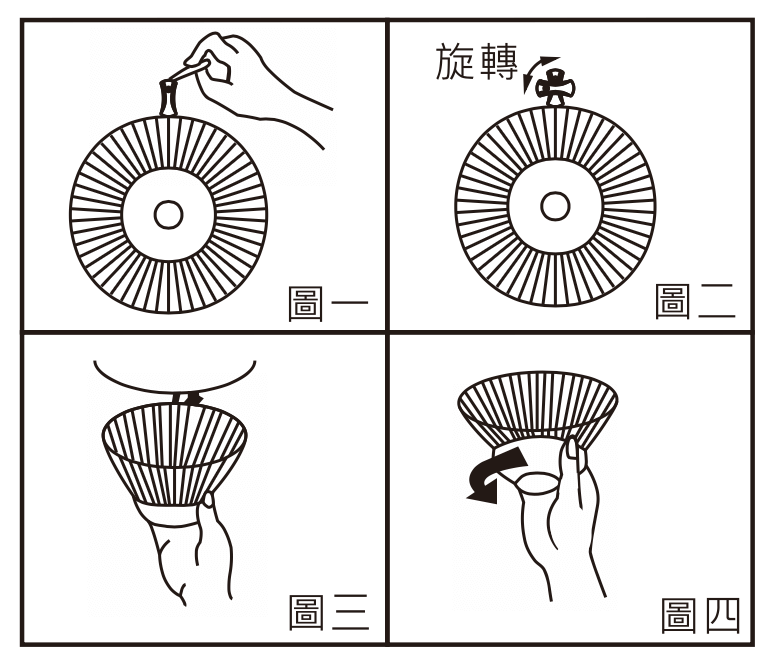

拆卸時只須將手撐住集油盤下端，向左轉動數回，集油盤就脫離。欲裝回時須將集油盤之螺帽，對準立體外濾油框之螺絲，向右轉動至緊為止即可。(圖四)

4. 本機可當排風機使用

本機不僅可以排除廚房的油煙氣，平時亦可做排風機使用，調節並維持室內清新的空氣。

注意：

1. 濾油網累積過度油垢可能會影響排煙性能, 建議至少四個月更換一次, 如重度使用依情況提早更換。
2. 四周吸入口殘留的油漬為強大吸力之正常現象, 建議煮食後隨手擦拭即可。

使用注意事項

• 為防止因為不當操作使產品受到損害或您自己、其他使用者受傷, 在開始使用除油煙機之前, 請留意下述列舉的安全事項。
• 本電器不預期供生理、感知、心智能力、經驗或知識不足之使用者(包含孩童)使用, 除非在對其負有安全責任的人員之監護或指導下安全使用。
• 孩童應受監護, 以確保孩童不嬉玩電器。

基本注意事項：

1. 維修保養前, 需先關閉電源, 移除電源插頭後方可執行。
2. 禁止於開機模式進行維修保養, 避免誤判造成啟動。
3. 避免使用異物堵住入風口; 當有異物堵塞時, 機器會啟動安全保護停止運轉, 需關閉電源, 清除異物後方能啟動。
4. 非專業人員嚴禁拆本機內部拆卸。
5. 排氣管安裝時, 其排出口方向不得將排出之油煙釋放至瓦斯或其他燃燒之排氣通道釋出。
6. 須遵守排氣排放的相關規定。
7. 未依據說明書安裝螺釘或固定裝置可能存在觸電之風險。
8. 當玻璃煙罩拉出使用時, 請勿重壓玻璃煙罩。

用火相關注意事項：

1. 嚴禁鍋中燃火(當烹調燒酒雞之類食物), 嚴禁鍋中燃火, 以免燒壞機體)。
2. 當排油煙機與瓦斯或其他燃料同時使用時, 室內應有良好的通風。
3. 若未依說明書執行清潔可能引起火災之危險。
4. 不可在除油煙機下方直接燃燒。

機體清潔注意：

1. 機體嚴禁用水直接沖洗或浸泡在水裡, 以免產生漏電或損壞馬達。
2. 外觀機體嚴禁使用強酸或強鹼之清潔劑浸泡清洗建議; 使用洗衣粉、肥皂粉、洗碗粉、沙拉脫清洗。

環保回收注意：

1. 本公司產品使用壽命結束時, 請將該產品分類送至一般資源回收處或政府指定回收站。
2. 產品內若有使用電池, 將耗盡電力的電池取下送至政府指定的電池回收站, 此舉能為環保盡一份心力。
3. 產品安裝後, 若有對環境不友善的廢棄物(例如保麗龍), 請依政府垃圾分類規定丟棄, 為環保盡一份心力。

保養

※為發揮本機最佳性能，延長其使用壽命，應經常注意保養。

※保養維修時應將插頭拔掉！

A. 常保持機體外部潔淨

使用後請用乾布或沾有中性清潔劑之抹布，擦拭機體外殼與中架板，經常保持乾淨以維護其美觀、衛生和靈敏度。

B. 清除積存之汙油

當集油盤內之油汙達8分滿，須隨時將油汙倒掉，以免有溢出的可能。

C. 立體濾油網之清洗

1. 立體濾油網使用過久後，會因油膜之附著而影響美觀，因此應視實際情況，最好每半個月清洗一次，請勿超過一個月以免不易清洗潔淨。
2. 清洗時將立體濾油網浸泡於中性清潔劑中，清洗後再組合，立體濾油網可分成內濾油網及立體外濾油框，換網時只需更換內網。
3. 立體濾油網之拆裝請參閱使用方法中敘述。

油網免費送到家

凡購買櫻花除油煙機，即可享有『永久免費油網送到家』專業售後服務

• 第一年，請於安裝後立即將回函卡資料填妥寄回或透過免費服務電話(0800-021818)或至櫻花網站(www.sakura.com.tw)登錄回函卡資料，本公司將儘速寄送油網至您府上，以維護您日後使用上之便利。
• 第二～四年，公司將固定每年於消費者資料登錄之次月份，寄送出一年份6只油網。
• 第五年起，每年將寄送確認函至您府上，若貴府仍需櫻花油網寄送服務，請將確認函資料填妥寄回或透過免費服務電話(0800-021818)或至櫻花網站(www.sakura.com.tw)登錄，公司將持續寄送油網至您府上。

異常狀況之處理

1. 使用中發現異常狀況時，請將開關電源切掉，並就近洽詢服務站或撥打免費服務專線：0800-021-818
2. 處理異常狀況時請先將開關電源切掉。

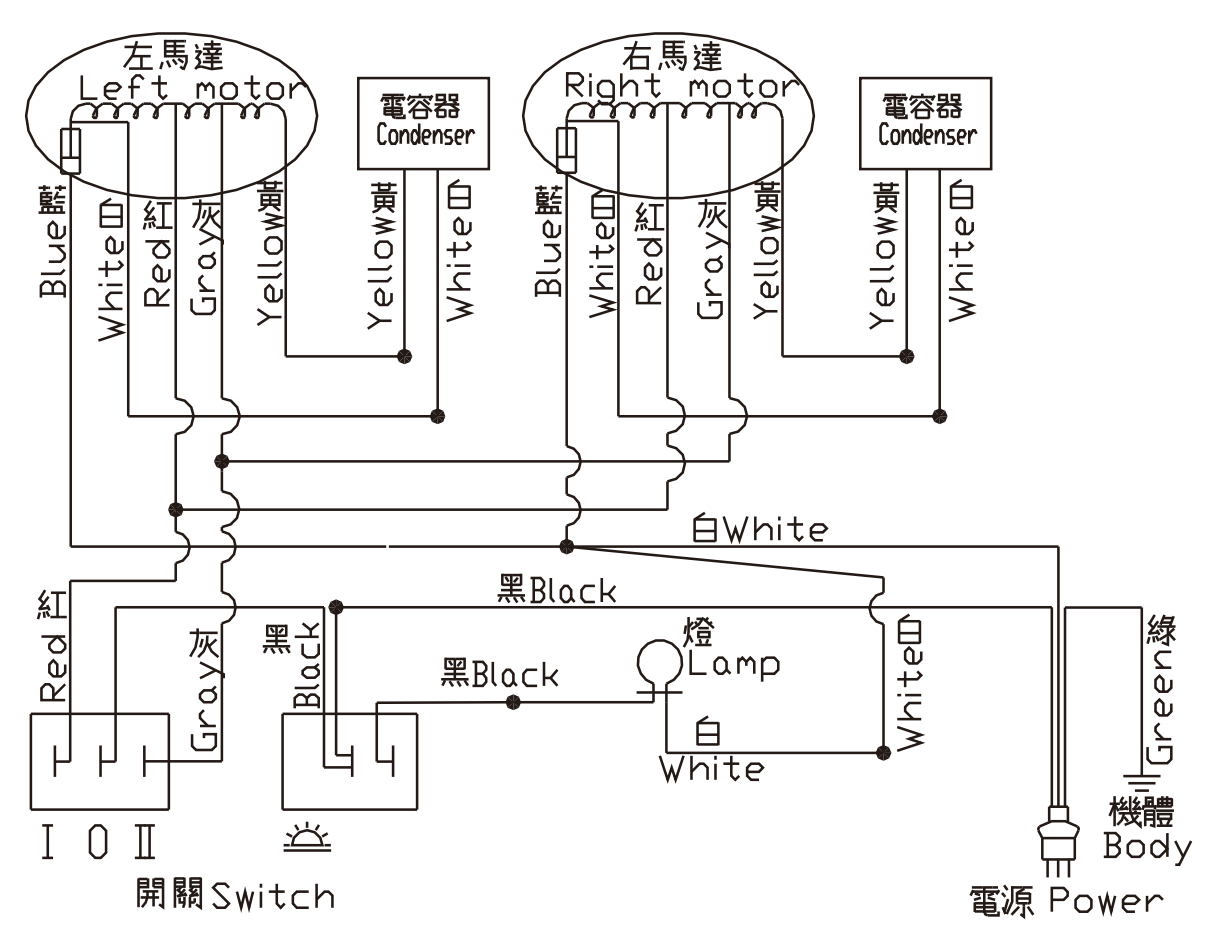

配線圖

■ R3506CL/CXL, R9506CL/CXL, R9507L/XL, FR9507L/XL

性能表

本產品遵守台灣限用物質(RoHS)法令規章，揭露路徑：官網\認識櫻花\RoHS環境保護(選擇XX型號)
